alpha300 RS – Microscopio Raman-SNOM

Combinación de imágenes Raman y Microscopía Óptica de Campo Cercano

Para el usuario con requerimientos experimentales exigentes y de alto nivel, el alpha300 RS facilita la obtención de imágenes Raman Confocal en combinación con Microscopía Óptica de Campo Cercano, para la generación de imágenes con resolución óptica superior al límite de difracción. El alpha300 RS combina todas las características de la alpha300 S y alpha300 R, y permite el uso de todos los modos de operación en AFM (alpha300 A). Además, la combinación del microscopio Raman-SNOM es ideal para las técnicas de imagen Raman de alta resolución, utilizando el campo evanescente.


Solicitar precio


Características


Ejemplos de aplicación

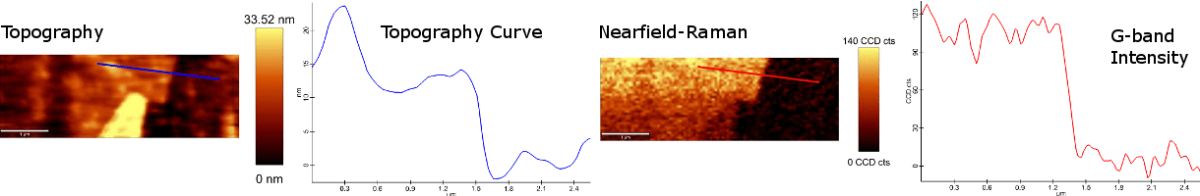

alpha300RS Nearfield Raman Graphene
Left: Topography image of exfoliated graphene simultaneously determined during the nearfield-Raman measurement with corresponding topography curve measured along the blue line. Right: Nearfield-Raman image of the same sample area of the G-band intensity with corresponding intensity graph measured along the red line.

Especificaciones

Modos de Operación General en Raman

  • Imágenes espectrales Raman: Adquisición de un espectro Raman completo en cada pixel de la imagen.
  • Imágenes planas (dirección x-y) y barridos en profundidad (dirección x-z) con posicionamiento automático de la muestra (2D)
  • Image Stack: Generación de imágenes Raman Confocales en 3D.
  • Series temporales
  • Adquisición de espectros Raman en un punto individual
  • Perfil de profundidad sobre un punto (1D)
  • Espectrómetro UHTS, acoplados con fibra óptica, especificamente diseñados para microscopía Raman y aplicaciones con baja señal luminosa
  • Microscopía Confocal de Fluorescencia
  • Microscopía de Campo Brillante



Modos de Operación SNOM

Modos de Microscopía Óptica de Campo Cercano de Barrido (SNOM):

  • Modos de Microscopía Óptica de Campo Cercano (SNOM): modo de iluminación/recolección desde abajo/hacia arriba o desde arriba/hacia bajo de la muestra, modo de recolección
  • Modos de Microscopía Confocal (CM):
    • Transmisión
    • Reflexión
    • Fluorescencia (opcional)
    • Combinaciones de SNOM-AFM: Modos de operación AFM de alpha300 A incluidos u opcionales disponibles
    • Adquisición de curvas de fuerza-distancia y curvas de distancia de luz
    • Iluminación de fondo fijo
    • Iluminación de reflexión total interna (opcional)



Modos de Operación en AFM

  • Modo contacto
  • Microscopía de Fuerza Lateral (LFM)
  • Otros Modos Opcionales

Características del Microscopio

  • Microscopio Óptico de Investigación, con revolver para 6 objetivos.
  • Sistema de Video: Camara de video CCD
  • Cámara de video B/N de alta sensibilidad para observar la muestra y cantilever de SNOM (o AFM) por transmisión
  • Fuente de iluminación blanca LED para iluminación Koehler sobre la punta y la muestra
  • Posicionamiento manual de la muestra en direcciones x-y
  • Base de Microscopio con sistema de aislación activa de vibraciones.
  • Acoplamiento con fibra óptica



Modos Opcionales de Operación Raman (Upgrades)

  • Láseres adicionales, ampliua variedad de longitudes de onda disponibles
  • Espectrómetros UHTS adicionales (UV, VIS, NIR, IR)
  • Automatización, posicionamiento motorizado de la muestra y medición con mesa de barrido piezoeléctrica
  • Obtención de imágenes Raman automatizadas
  • Mediciones de múltiples puntos y múltiples áreas automatizados
  • Imágenes Raman Ultra rápidas (1300 espectros por segundo) opcionalmente disponible
  • Upgrade para aplicaciones de epi-fluorescencia
  • Permite adaptadores para muestras de mayor altura
  • True Surface para perfil de profundidad con Raman
  • Autofoco



Interfase Computacional

  • Software WITec Suite que permite tanto el control del instrumento y de las mediciones como la evaluación y procesamiento de lo datos adquiridos.
