Application

Geología

El microscopio Raman Confocal de WITec es una excelente herramienta de análisis para la investigación exhaustiva de muestras geológicas, tales como la identificación y caracterización de minerales, o en la observación de las transiciones de fase mineral en experimentos de alta y ultra alta presión/temperatura.

Con las imágenes confocales de Raman, se puede observar la distribución espacial y la asociación de componentes o fases minerales, o la variación química, y esta información puede contribuir significativamente a la comprensión de la complejidad de una muestra. Estas características se pueden evaluar con los sistemas de imágenes WITec desde escaneos a gran escala en el rango de centímetros hasta el más mínimo detalle con resolución submicrométrica. Teniendo en cuenta que la mayoría de los geomateriales son transparentes desde el NUV hasta VIS y NIR hasta cierto punto, esta información puede obtenerse además tridimensionalmente debido a la configuración confocal de los microscopios Raman confocales WITec.

Los instrumentos altamente versátiles de WITec pueden combinar varias técnicas de imágenes para incrementar significativamente los conocimientos proporcionados por los resultados de la medición. Las combinaciones posibles que pueden ser incluidas en una configuración son: microscopio Raman confocal de imágenes, microscopía de fuerza atómica (AFM), microscopía de campo cercano (SNOM) y microscopía electrónica de barrido (SEM).

Las imágenes confocal de Raman ofrecen información química, AFM detecta la topografía, estructura y propiedades físicas como rigidez y adherencia de la superficiede la muestra, SNOM permite medidas de alta resolución más allá del límite de difracción. Todas las configuraciones de instrumento de WITec pueden actualizarse en cualquier momento para adaptar el sistema a requerimientos nuevos o extendidos.

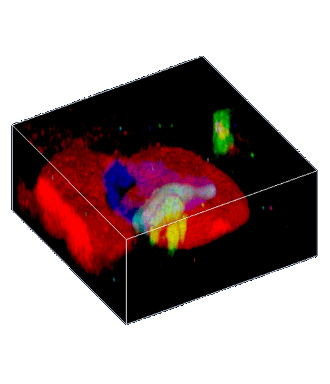

Inclusión fluida en granate.

Ejemplos de aplicación

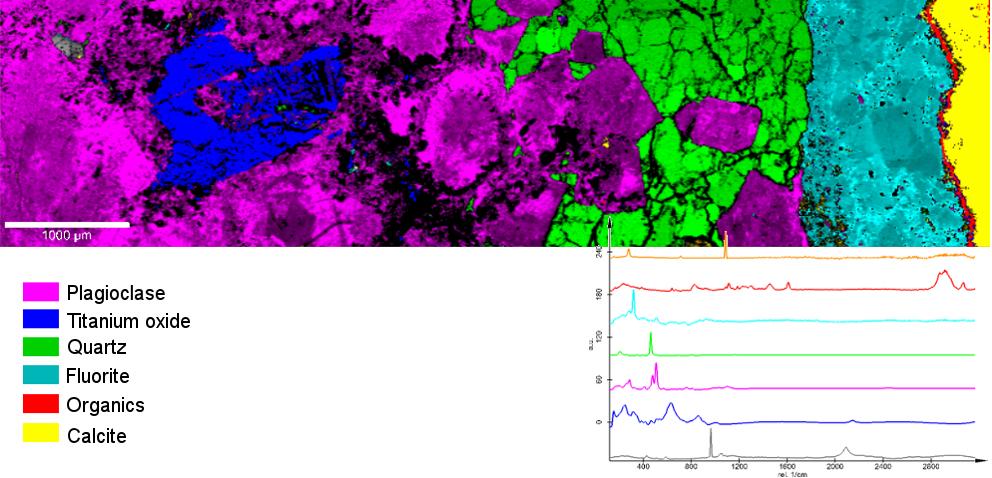

Imagen de Raman de gran superficie de una sección de roca pulida con los espectros correspondientes.
Imagen de Raman de gran superficie de una sección de roca pulida con los espectros correspondientes.
AFM image (pulsed force mode) of fossilized bacteria. The image shows the different adhesion levels of the sample surface.
Imagen AFM (modo de fuerza pulsada) de bacterias fosilizadas. La imagen muestra los niveles de adherencia diferentes de la superficie de la muestra.

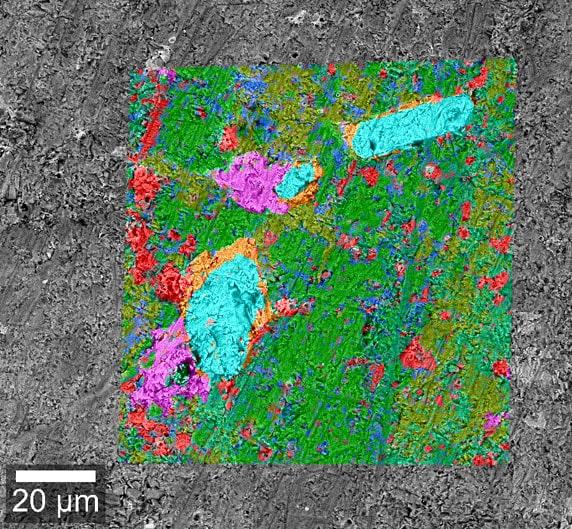

RISE Microscopy (Raman-SEM) of a diorite sample.
Imagen obtenida con un microscopio RISE (Raman-SEM) de una muestra de Diorita.

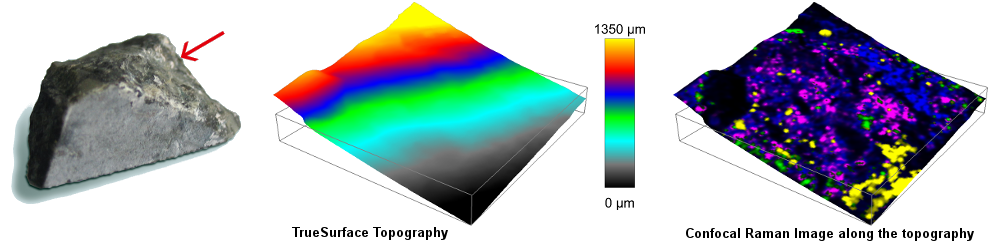

Imagen de Raman confocal topográfica de una muestra de roca inclinada.

Literatura

Application Note 3D Confocal Raman Imaging

Application Note Geo Science

Application Note RISE Microscopy (Raman-SEM)
