Los sistemas de espectroscopia y microscopia de WITec pueden configurarse con nuestros módulos de polarización flexibles y automatizables para enfoques avanzados de análisis estructural y molecular. Éstos proporcionan soluciones para mediciones en función de la polarización en una gran variedad de técnicas ópticas confocales, como imágenes de luz blanca y aplicaciones espectroscópicas.
El polarizador lineal de rotación libre y los módulos analizadores permiten al usuario realizar mediciones espectroscópicas en cualquier configuración de polarización deseada sin necesidad de rotar la muestra y/o ajustar su posición. Además, los módulos motorizados permiten realizar registros en serie, cómodos y precisos con desplazamientos angulares fijos o flexibles entre el polarizador y el analizador.
Microscopía de luz blanca dependiente de la polarización en transmisión y/o reflexión
Polarizador y analizador lineales de rotación libre para cualquier láser de entrada espectroscópica VIS/NIR y rangos espectrales
Opciones de polarización circular izquierda y derecha
Posibilidad de rotaciones manuales y motorizadas del polarizador y el analizador
Serie de rotación angular del polarizador/analizador totalmente automatizada y controlada por software
Integración en el gestor de flujo de trabajo para la grabación automática de secuencias confocales completas con diferentes orientaciones consecutivas del analizador y/o polarizador
EquiLight: Cuasipolarizador para minimizar la dependencia de la polarización de la rejilla del espectrómetro
Solución petrográfica completa a petición
Principio

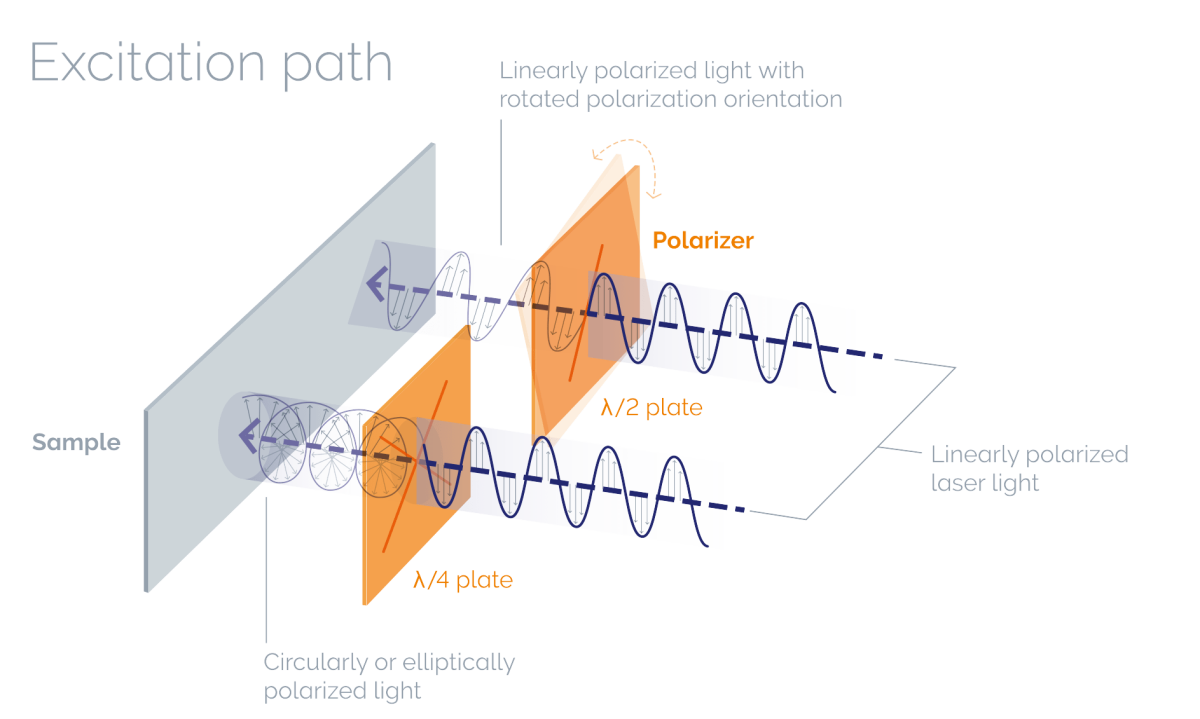

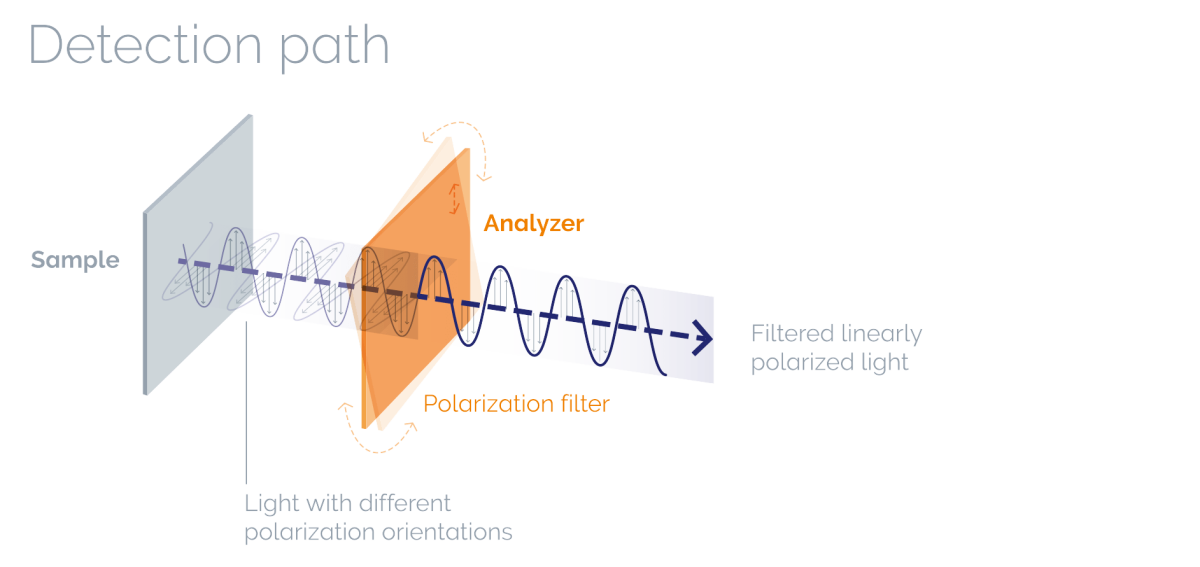

El retardador del módulo polarizador pueden girar la luz polarizada linealmente del láser en una dirección definida (retardador de media onda, λ/2) o transformarla en luz polarizada circular o elípticamente (retardador de cuarto de onda, λ/4). Un filtro de polarización en el analizador dentro de la ruta de detección filtra la luz de la muestra a lo largo de un eje de polarización seleccionable antes de la detección.
Imágenes Raman en función de la polarización
El uso del análisis de polarización en combinación con la espectroscopia Raman permite sondear información molecular avanzada de la muestra, incluida la simetría de las vibraciones respectivas. De este modo, se puede visualizar fácilmente la orientación de los distintos dominios, la quiralidad y la anisotropía óptica.
Ejemplos de aplicación

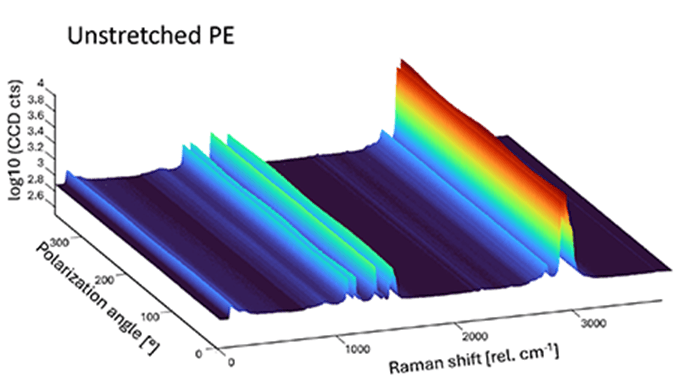

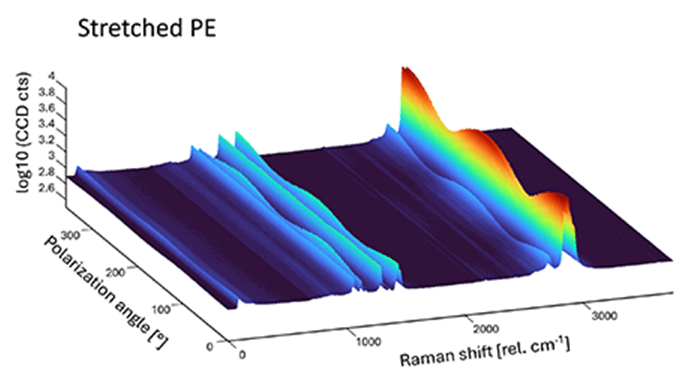

Espectroscopia Raman de polietileno (PE) en función de la polarización que revela la alineación de fibras inducida por estiramiento dentro de una lámina de plástico de PE. Los mapas térmicos 3D visualizan la intensidad Raman dependiente de la polarización para varios modos, incluyendo el estiramiento simétrico C-C (1130 cm-1 rel.), la flexión CH2 (1417, 1441 y 1464 cm-1 rel.), y el estiramiento C-H (2849 y 2883 cm-1 rel.) en la condición estirada (derecha).

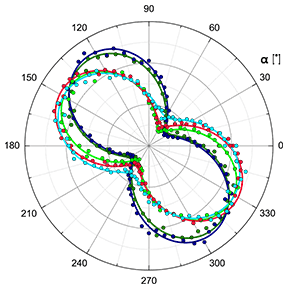

Análisis en función de la polarización de los cristales de biotita altamente orientados en roca metamórfica. Izquierda: Imagen de transmisión de luz blanca polarizada paralela. Centro: Diagramas polares de las intensidades del modo Raman de los modos de flexión del anillo T6O6 en granos individuales de biotita. Derecha: Imagen de análisis TrueComponent de diferentes orientaciones espaciales de los cristales.

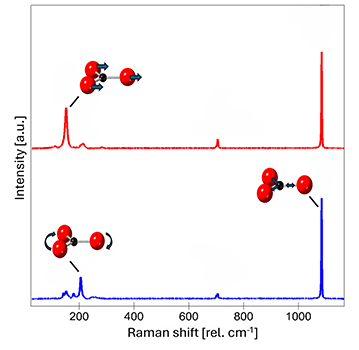

Izquierda: Serie de imágenes Raman polarizadas del nácar de una concha de abalón adquiridas con un ángulo de incidencia y detección fijo y perpendicular (configuración de polarización cruzada) y una rotación en pasos de 5 grados, resolviendo la coestructuración altamente organizada del aragonito. Derecha: Los espectros Raman representativos de las áreas codificadas por colores muestran los modos de vibración de red característicos de la aragonita en 153 cm-1
(traslacional), 206 cm-1 (oscilante) y 1085 cm-1 (estiramiento de CO).
Literatura
Nota técnica Microscopía y espectroscopia Raman resuelta por polarización
