Conjuntos de filtros Raman

Low-wavenumber Raman measurement of an emulsion recorded with WITec RayShield

Módulo RayShield: acceso a bajos números de onda

Los filtros Raman permiten detectar las débiles señales Raman. En el acoplador RayShield, los filtros óptimamente alineados bloquean con precisión la luz dispersada por Rayleigh y permiten la detección de señales Raman en rangos de baja frecuencia.

Solicitar precio Add to quote list View this product on your quote list

Módulo RayShield

Mediciones de espectros Raman en números de onda extremadamente bajos, por debajo de 10 cm^-1 rel.
Proporciona acceso a información adicional de las señales Raman Stokes y anti-Stokes cercanas a la línea Rayleigh
Set de filtros especializado disponible para una variedad de longitudes de onda láser (488, 532, 633 y 785 nm)

Filtros RayLine

Filtros de paso alto con bordes afilados
Varios filtros disponibles con cortes bajos dependientes de la longitud de onda

Ejemplos de aplicación

Espectros Raman de diferentes número de capas de MoS₂ obtenidaos con un microscopio alpha300 incluyendo el módulo RayShield (longitud de onda de excitación: 532 nm; grating: 2400 lineas/mm; tiempo de integración: 5s)

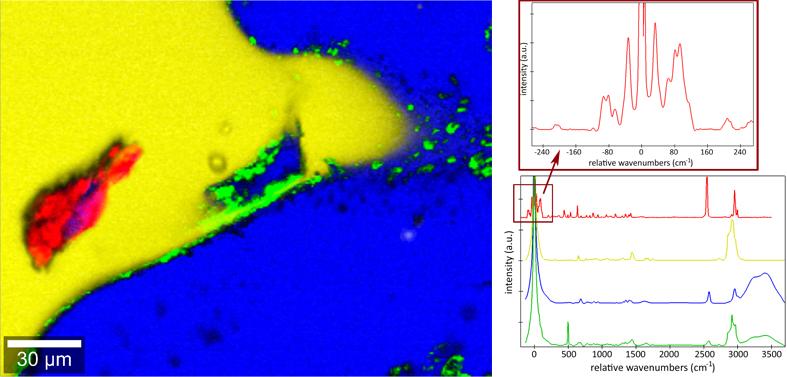

Imagen Raman de una solución de L-cisteína en una mezcla de agua y diferentes aceites de hierbas. La mayor parte de la L-cisteína se disuelve en la fase acuosa (azul). En la fase de aceite (amarillo), es visible un cristal de cisteína no disuelto (rojo). Las áreas verdes, probablemente representan uno de los ingredientes del aceite vegetal. El espectro Raman de L-cisteína tiene picos característicos en la gama de bajas frecuencias, que fueron claramente resueltos por el alpha300 apyron, configurado con el módulo RayShield de WITec.
